Jan. 27 '18

自作パソコン１１号機の電源が突然入らなくなり、パソコンが立ち上がらなくなってしまいました。この１１号機は構築してほぼ３年が経ち、立ち上がらない原因はマザーボードか電源関係の故障と思われました。結果的にはマザーボードの故障ということが判明し早速、マザーボードとCPU、メモリー、電源などのメインパーツを交換して新たに１４号機として再構築することにしました。今までの経験で、ビデオの編集やRAW写真の現像・レタッチなどではCore i5 系のPCUでも十分に対応できていたので、省エネパソコンをテーマにCore i5-6400 のCPUを用いて再構築したのです。マザーボードとCPU、メモリー、電源以外は今まで使用していた自作パソコン11号機のものをすべて引き継いでいます。14号機の再構築は短時間で済み、しかも、Windows 10 がインストールされたSDDをそのまま使ったので、各種アプリケーションソフトのインストールの必要がなくすぐに使える状態となりました。ただし、Windows 10 のプロダクトキーの変更を要求されるので、その対応（プロダクトキーの購入）は必要です。早速、14号機を起動しその性能をごく大雑把に比較すると、Core i7 の高性能CPUを使っていた自作パソコン11号機と勝るとも劣らない性能であることが体感的にも確認できました。これもストレージにSSDを採用していることが大きいのかも知れません。

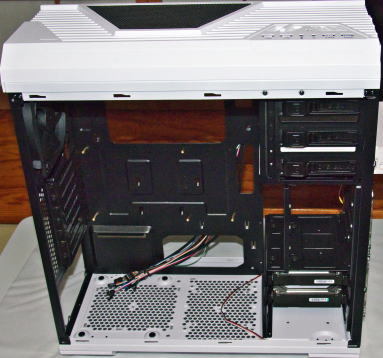

自作パソコン14号機の構築開始・・・PCケース（Enermax ECA3310B-W、ミドルタワー）

CPUとメモリ、クーラーをセットしたマザーボードと電源、HDD、SSD、M2.SSD、BDを取り付けたケース内

完成・・・前面　　　　　　　　　　　　　　　　　　　　　　　　　　　　　後面

自作パソコン14号機の構成

種別 メーカー名 製品名 価格 購入先 CPU Intel Intel Core i5-6400 ・ソケット形状；　FCLGA1151 ・コア数； 4/4スレッド ・動作クロック（周波数） 2.70GHz　ターボブースト時最大3.3GHｚ ・命令セット； 64bit ・キャッシュ； 6MB ・TDP；　65W ・メモリーの種類；　DDR4-1866/2133, DDR3L-1333/1600 @ 1.35V ・プロセッサー・グラフィックス；Intel® HD Graphics 530 14,900.- ドスパラ 中古WEB通販 マザーボード ASUS製 ASUS H170-PRO ・LGA1151対応 ・チップセット：Intel H170 ・対応メモリ：　4 x DIMM, Max. 64GB, DDR4 2133 MHz Un-buffered Memory PCIe x16×2、PCIe x1×2、PCI×2 - HDMI×1、DVI-D×1、D-Sub 15ピン×1 - SATA 6Gb/s×6、SATA Express×1、M.2×1 - USB 3.0 Type-C×1、USB 3.0×6、USB 2.0×6 - EPU（電力管理チップ）搭載 - Fan Xpert 3搭載、USB高速充電機能搭載 - 低ノイズオーディオ機能搭載 - ATXフォームファクター 5,920.- ドスパラ 中古WEB通販 メモリ ADATA #ADT AD４U２４００W４G17-2 ・DDR4 PC4-19200 4GB 2枚組＝8GB ・動作クロック:2400MHz ・None-ECC ・モジュール：　288 long-DIMM 5,980.- ドスパラ 中古WEB通販 ストレージ  [SSＤ] ADATA [ＨＤＤ] Seagate [M.2SSＤ] Sumsung   XPG ASX900S3-256GM-C [256GB 2.5インチ]　 ・Serial ATA（1.0～3.0）接続/256GB    （Serial ATA 6Gbps対応） ・搭載フラッシュメモリー　MLC ・読み取り速度(MB/s):550 書き込み速度   (MB/s):530 ・Trim、NCQ、S.M.A.R.T.の各コマンドに対応 Barracuda 7200.11 ST3750330AS ・SerialATA2　 3Gb/s 　NCQ　 ・750GB /7200rpm / 32MB cache ・HDCP対応 （HDDは保管品を活用） SAMSUNG 128GB M.2 2280 PCI-Express 3.0 x4接続 NVMe SSD ・インターフェイス：M.2 2280 PCIe3.0 x4 NVMe接続 ・使用フラッシュ：Samsung MLC ・サイズ： 80.0mm x 22.0mm x 3.73mm ・シリーズ； SM951 ・Write ； 最大650MB　Read ； 最大2000MB ・別売のM2P4Aを使用すれば、PCIe x4,x8,x16スロットでも使用可能 ・OSはWin8.1とWin10が対応済 13,009.- 11,500.- 10,180.-   ドスパラ フェイス アマゾン   BD/ＤＶＤ/CDドライブ ﾊﾟｲｵﾆｱ BDR-209XJ/WS ・【書込みスペック】BD-R×16、BD-R DL×14、   BD-R LTH×8、BD-R TL×8、BD-R QL×7 ・【読出しスペック】BD-ROM/R×12、   BD-ROM/R DL×8、BD-R LTH×8、BD-R  TL/QL×7 等 ・バッファーメモリーサイズ ： 4 MB ・ WIndows8.1対応 10,190.- アマゾン CPUクーラー クーラーマスター HYPER TX3　EVO ・対応ＣＰＵソケット　　LGA1150/1151/1156/1155/775 ・銅製ヒートパイプ３本使用 3,600.- ＰＣデポ ＰＣケース Enermax ECA3310B-W　（ミドルタワー） ・対応規格　：　ATX、Micro ATX ・5.25インチベイ 3×Exposed ・3.5インチベイ 7×Hidden ・2.5インチベイ 4×Hidden ・ケースファン：3基　（Front 2×12cm 　Rear 1×12cm）Option　＝Top　or Bottom) 7,560.- PC Depot 電源 オウルテック AS-700 ・定格出力:700W ・DC出力:+3.3V:24A +5V:25A +12V:56A -12V:0.3A +5Vsb:3A ・対応規格:ATX 12V Ver.2.3 EPS 12V Ver.2.92 ・コネクタ数:ATX:1 ATX12V:1 PCIe 8P:4 SATA:9 4P:3 FDD:1 ・’18.2.1購入 9,621.- アマゾン ＯＳ Microsoft Microsoft Windows 10 Pro 64Bit アップグレード （15.9.20） Yahoo！ オークション その他 　　　　　　 キーボード、マウスはロジクール品 5,000.- ネットショップ

UEFI-BIOS画面・・・ＵＳＢメモリーをセットし、F12を押すとスクリーンショットが可能

UEFI-メイン画面・・・BIOSバージョンは3402にアップデート

UEFI-Monitor画面

UEFI-起動画面
