自作パソコン16号機構築

Feb. 7 '19

　
　ここ１年、メインで使っていた自作パソコン15号機が一週間前から不安定となり、Windows 10 も時々起動しないなどの問題が発生、色々触っているうちにとうとう完全にダウンしてしまいました。そこで仕方なく、Windows10の再インストールを試みました。ところが、Windows10のインストール途中でインストールエラーとなるトラブルが起き、ここで仕方なく自作パソコン15号機は完全に解体、処分することにしたのです。このインストールエラーは何だったのか、インストールメディア（USBメモリーとISOファイルをDVDに書き込む方法と両方を試す）の問題でもなさそうだし、CPUやメモリ、マザーボードも不具合は発生してなかったので今だに疑問が解けていません。それは別として、この16号機は新たに購入した市販品（BTO)デスクトップパソコンのPCケースと電源、DVDスーパーマルチドライブなどを転用し、CPU,マザーボード、メモリ、SSDなどは新たに購入して組み立てた自作パソコンで、今後サブ機として使っていく予定です。
　なお、市販品（BTO）デスクトップパソコン（Monarch ZK）は今後メインパソコンとして使っていきますが、製品をそのまま使うのではなく、PCケースと電源、光学ドライブは比較的性能の高いパーツに入れ替えさらに、メモリの追加とOSもWindows10 HomeからWindows10 Proにグレードアップしています。
　自作パソコンの構築はこれが最後かなとも思っていますが、また時がたって80歳になったころに、さらに進歩したパソコンパーツに出会えたら再挑戦の気持ちもわいてくるでしょう・・・。

[追記]　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　Sep. 20 '21
　Windows 11にアップグレードするため、プロセッサ（CPU)とマザーボードを換装しました。その為、必修条件であるUEFI　BIOSでのセキュアブートを有効化、CSMを無効化としました。Windows 11へのアップグレードでは、Windows 11 Insider Previewをインストールしてセットアップ。

自作パソコン16号機・・・再構築

マザーボードの画面

自作パソコン１6号機の再構成

種別	メーカー名	製品名	価格
CPU	Intel	Intel® Core™ i5-7400 BOX ・ソケット形状；　LGA1151 ・コア数：4/4スレッド・動作クロック（周波数） 3.0GHz　・命令セット；　64Bit ・Max TDP；　65W ・メモリーの種類；　DDR4-2400/1600 ・プロセッサー・グラフィックス；Intel® UHD Graphics 630 　　　　　　　　　　　　　↓ 21.9.18換装 Intel® Core™ i5-11400 BOX　（Rocket Lake) ・ソケット形状；　LGA1200　・コア数：6/12スレッド・動作クロック（周波数） 2.6GHz　・命令セット；　64Bit ・Max TDP；　65W ・メモリーの種類；　DDR4-2400/1600 ・GPUコア；　Intel® UHD Graphics 730	21、578.- 23,980.-
CPUクーラー	Thermalright	HYPER TX3　EVO ・対応ＣＰＵソケット　　LGA1150/1151/1156/1155/775 ・銅製ヒートパイプ３本使用	転用
マザーボード	ASUS ASRock	ASUS PRIME H270-PRO ・チップセット：Intel H270 ・対応メモリ　DDR4 DIMM 2400/2133 Non-ECC ・DisplayPort DVI-D×1/HDMI×1/DisplayPort×1 ・【拡張スロット】PCIe3.0(x16)×1/ PCIe3.0(x16 *最大x4 mode)×1/ PCIe3.0(x1)×2/ PCIx2 ・【ストレージ】SATA3×6/ M.2(SATA & PCIE)×2 ・マルチGPU】AMD CrossFireX Technology ・【インターフェース】USB 5Gb/s(TypeC)×1/ USB3.1×2/ USB3.0(TypeA)×2/ USB2.0×2 ・【ネットワーク】LAN (RJ45)×1(Intel I219V) ・【オーディオ】Realtek ALC887 8-Channel High Definition Audio CODEC ・対応OS：・Windows 10　（32/64-bit）・フォームファクター：ATX　LGA1151 　　　　　　　　　　　　　　　　　↓　21.9.18換装 ASRock Z590 Pro4 (Z590 1200 ATX) ・第 10 世代 Intel® Core™ プロセッサーと第 11 世代 Intel® Core™ プ　ロセッサーに対応　（ソケット形状：　LGA1200）・14 フェーズ Dr.MOS 電源設計・DDR4 4800MHz (OC) 1 x PCIe 4.0 x16, 1 x PCIe 3.0 x16, 3 x 　　　PCIe 3.0 x1, 1 x M.2 WiFi 向け Key E ・グラフィックス出力オプション： HDMI, DisplayPort ・7.1 チャンネル HD オーディオ (Realtek ALC897 オーディオコーデック　), Nahimic Audio ・6 SATA3, 1 x Hyper M.2 (PCIe Gen4 x4), 2 x ウルトラ M.2 (PCIe 　Gen3 x4 & SATA3) ・1 x USB 3.2 Gen2x2 前面 Type-C (20Gb/s), 2 x 背面 USB 3.2 　　　Gen2 (10Gb/s), 6 x USB 3.2 Gen1 (2 x Rear, 4 x Front), 6 x 　　　USB 2.0 (2 x Rear, 4 x Front) ・Dragon 2.5 ギガビット LAN	7、280.- 19.480.-
メモリ	Corsair	DDR4-2666MHz 　　　　　　　　　　　　　　　　　・実装メモリ（RAM) 4×2　合計 8GB ・規格：PC4-21300 (DDR4-2666MHz) ・定格電圧:1.2V ・動作クロック：　2666MHz ・モジュール：　288Pin DDR4-SDRAM Unbuffered DIMM	7、860.-
ストレージ	[SSＤ] [ＨＤＤ]	Crucial SSD BX500 内蔵2.5インチ 7mm ・容量： 240GB ・読み取り最大： 540MB/秒 ,　書き込み最大： 500MB/秒・インターフェース： SATA 6.0Gb/s Western Digital HDD 内蔵ハードディスク 3.5インチ 1TB ・容量/フォームファクタ:1TB/3.5インチ・インターフェイス:SATA6.0Gb/s ・7200rpm / 64MB cache ・HDCP対応	3、880.- 5、066.-
スーパーマルチドライブ		日立LGデータストレージ 24倍速対応スーパーマルチDVDドライブ GH24NSD5 BL BLH	転用
ネットワークカード	Ubit	Ubit WAE1542　PCI-Eワイヤレスネットワークカード・Bluetooth 4.0デスクトップワイヤレスネットワークカード・Bluetooth機能付きPCI-Express 2.4G150 MデスクトップPC用Windows XP / 7/8/10	1,699.-
ＰＣケース		ENW　EA041-5 ・対応規格　：ATX ・USB3.0 ・OCP ・ケースファン：120×120mm×2	転用
電源	Thermaltake	Versa H26 ・フルサイズのアクリルサイドパネルを搭載・ATX、microATX、Mini-ITXのマザーボードに対応・120mmファンを2基標準搭載最大7基のケースファンの取り付けに対応・最大360mmサイズの水冷ラジエータが取り付け可能・最大310mmまでの拡張カード搭載スペースを確保取り外し可能なダストフィルターを装備・’21.9.16　本機に換装	転用
ＯＳ	Microsoft	Windows 10 Pro 　　　　　　　↓　21.9.18 　アップグレード Windows 1１ Pro	オークション
その他		キーボード、マウスはロジクール品

ASRock Z590　Pro4 BIOS(UEFI) 画面

メイン画面

Intel Platform Trust Tecnologyは「有効」にする
A

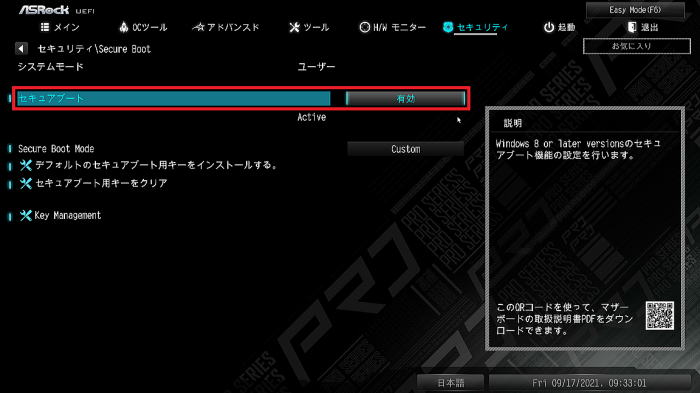

セキュアブートは「有効」にする

ＣＳＭは「無効」となっていた・・・ビデオカード装着がないためか？

なお、TPM2.0　Deviceが無効の場合は「有効」に設定する

トラステッドコンピューティングから
↓
Security Device Supportを「有効」にする

ASRock Z590　Pro4マザーボードで電源オフ時にボード上のLEDライティングを消す方法

アドバンスド画面のチップセット設定から

↓
Turn On Onboard LED in S5を「無効」に設定する
