自作パソコン10号機をHTPC化へ
Feb. 14 '19
 ’14年3月に自作パソコン10号機として、ほぼすべてのパーツを新品で構築。その後、’18年11月に、マザーボードなど一部のパーツを換装して再構築しました。性能面では第四世代のCPU(Core i5 4570S )を中心にしてそれに対応するパーツ類を選定しているので、パソコン機としての性能面はやや抑えた省エネタイプの構成といえます。今回、このパソコンをHTPC(ホームシアターPC)として再構築することを考え、それに適用できるPCケースを選定して組み立てました。HTPCとはあまり聞きなれない名称で、当方も恥ずかしながら初めて知る名前でした。そして、一番の目的は50インチの大画面テレビでYouTubeやAbemaTV、ニコニコ動画などを見るためで、もっと言えば将棋番組をこの大画面テレビで観戦したかったのです。他にも構築した2台のデスクトップパソコンがあり、日常で使用していますが、高性能パソコンであるため電気代が気になります。将棋などの棋戦は一日中といった長時間に及ぶことが多く、その点この省エネパソコンを使えば電気代も節約できるだろうとの考えでした。HTPCとテレビはHDMIで繋いで見ることになりますが、結構画面もきれいで見栄えもします。これからは、朝から晩まで見る棋戦用として大いに活用していきましょう。


HTPC構築完成・・・SST-GD09Bケース

HTPCケース内部・・・ATXマザーボード、通常サイズの電源、光学ドライブも搭載可能

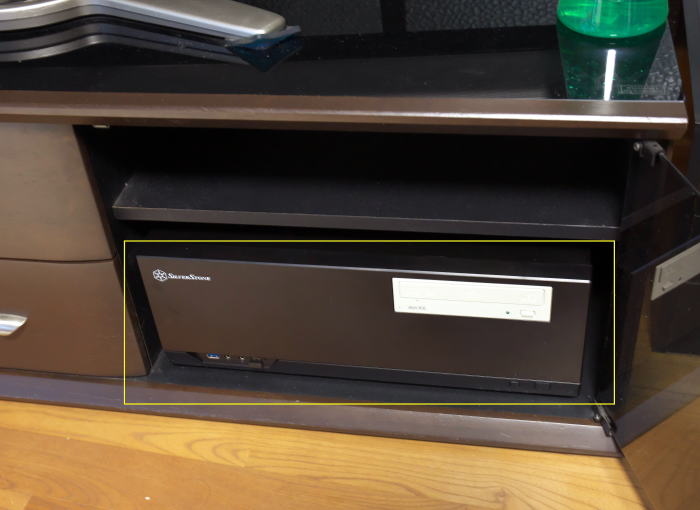

HTPCをテレビボード内に収める

自作パソコンHTPC機の構成 (10号機が主体)
    種別 メーカー名                    製品名   価格    購入先
CPU Intel Core i5 4570S  BOX

・動作周波数 : 2.90GHz
・コア数 : 4 cores/4 Threads
・キャッシュ : 6M
・ソケット形状 : LGA1150
・グラフィック機能 : Intel HD Graphics 4600
・TDP : 65W
・ファン : 付属

20,263.- アマゾン
マザーボード ASUS製 H97-PRO(ASUS製)

・対応CPU:Intel® Socket 1150 for the 5th/New 4th/4th Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors Supports Intel® 22 nm CPU Supports Intel® Turbo Boost Technology 2.0
・メインメモリ:4 x DIMM, Max. 32GB, DDR3- 1600/1333 MHz Non-ECC, Un-buffered Memory * Dual Channel Memory Architecture Supports Intel® Extreme Memory Profile (XMP)
・グラフィックス:Integrated Graphics Processor- Intel® HD Graphics support
・拡張スロット:1 x PCIe 3.0/2.0 x16 (x16 mode, gray) 、
1 x PCIe 2.0 x16 (max at x4 mode, black) *1 、
2 x PCIe x1、 3 x PCI
10,000.-
メモリ CFD
W3U1600HQ-4G/N

・DDR3 PC12800 ピン数:240pin U-DIMM
・メモリ4GB×2 計8GB  ヒートシンク付
・クロック:1600MHz CL:9

8,397.- アマゾン
ストレージ  [SSD]
CFD






[HDD]
CSSD-S6T128NHG5Q

・Serial ATA(1.0~3.0)接続/128GB (Serial ATA 6Gbps対応)
・搭載フラッシュメモリー MLC
・読み取り速度(MB/s):530 書き込み速度   (MB/s):490
・メモリーは東芝製SSD採用

HDD 500GB(rpm5400)

・ノートパソコンに入っていたものを転用

10,389.-




アマゾン




BD/DVD/CDドライブ パイオニア BDR-209XJ/WS

・【書込みスペック】BD-R×16、BD-R DL×14、   BD-R LTH×8、BD-R TL×8、BD-R QL×7   等
・【読出しスペック】BD-ROM/R×12、   BD-ROM/R DL×8、BD-R LTH×8、BD-R    TL/QL×7 等
・バッファーメモリーサイズ : 4 MB
・ WIndows8.1対応
11,375.- アマゾン
HTPCケース SilverStone SST-GD09B

・対応規格 :アルミニウム仕上げを模倣したプラスチック製フロントパネル, スチール製ボディ
・5.25インチベイ×1
・3.5インチベイ×1 (2.5インチベイ共用)
・ケースファン:1基(120×120×25mm)
・寸法:440mm (W) x 170mm (H) x 358mm (D)
9,600.- ソフマップ
電源 玄人志向 KRPW-SS600W/85+/A

・電源容量 :600W(定格) 入力 :    100V(90~132V) 50/60Hz 9A
・ファン : 12cm静音ファン 本体サイズ : 150 x    140 x 86mm
・コネクタ数 : 6pin PCI-Express x1,6+2pin
・コネクタ数 : PCI-Express x1,SATA x6,HDD    x6,FDD x1
5、900.- アマゾン
リモートスイッチ Richer-R ミニPCI/PCI-Eデスクトップ PCリモートコントロール

・簡単なインストール
・マザーボードへの直接挿入、Power On Wire 1本、Restart Wire 1本
2,079.- アマゾン
OS Microsoft Microsoft Windows 10 Pro 64bit クリーンインストール Yahoo! オークション
その他    キーボード、マウスはワイヤレスで操作 ネットショップ

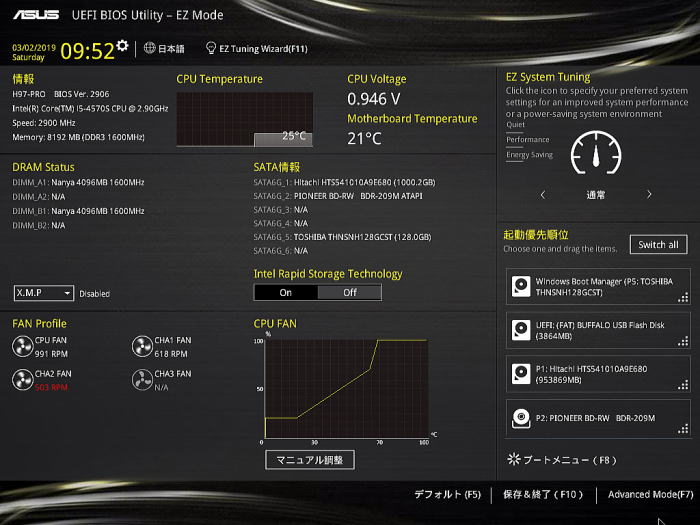

ASUS UEFI BIOS Utility-EZ Mode画面

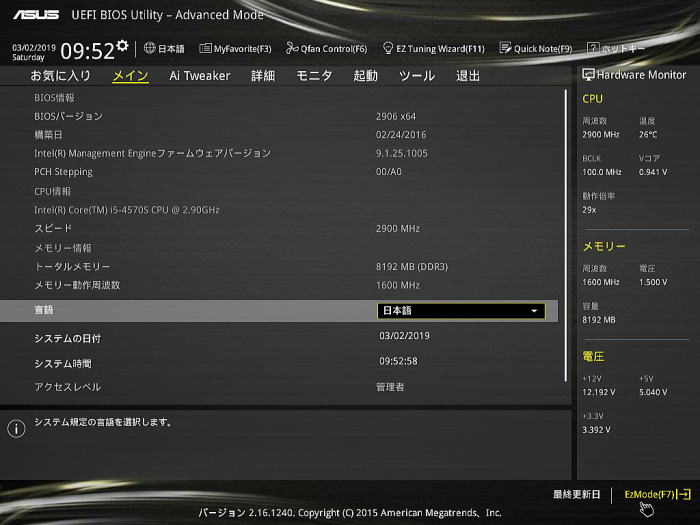

メイン

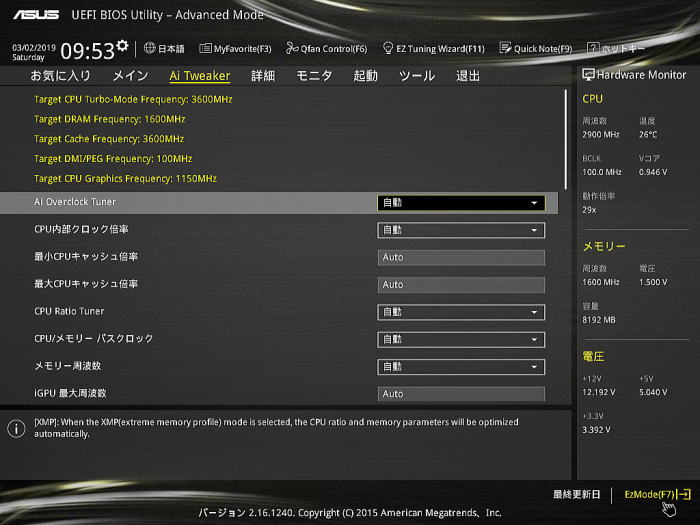

Ai Tweaker

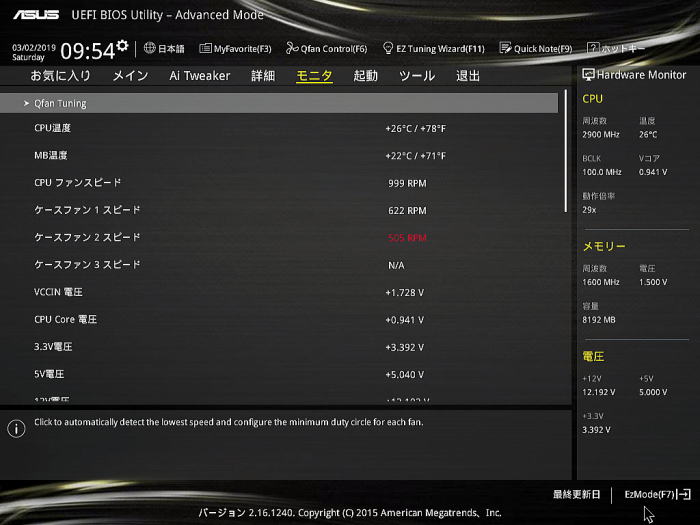

モニタ-

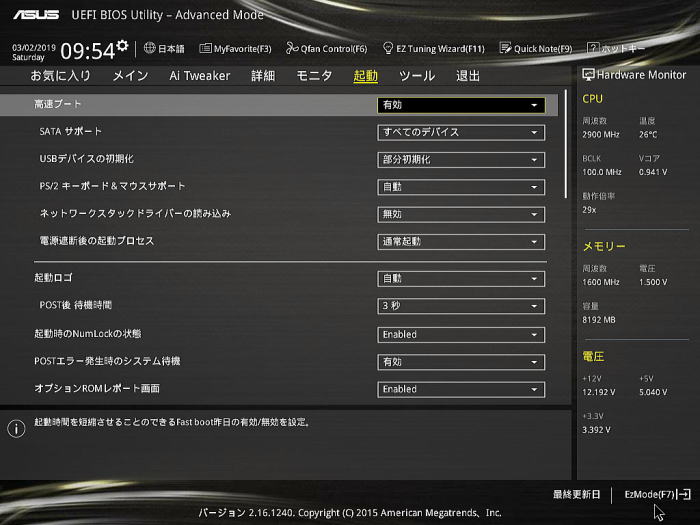

起動
